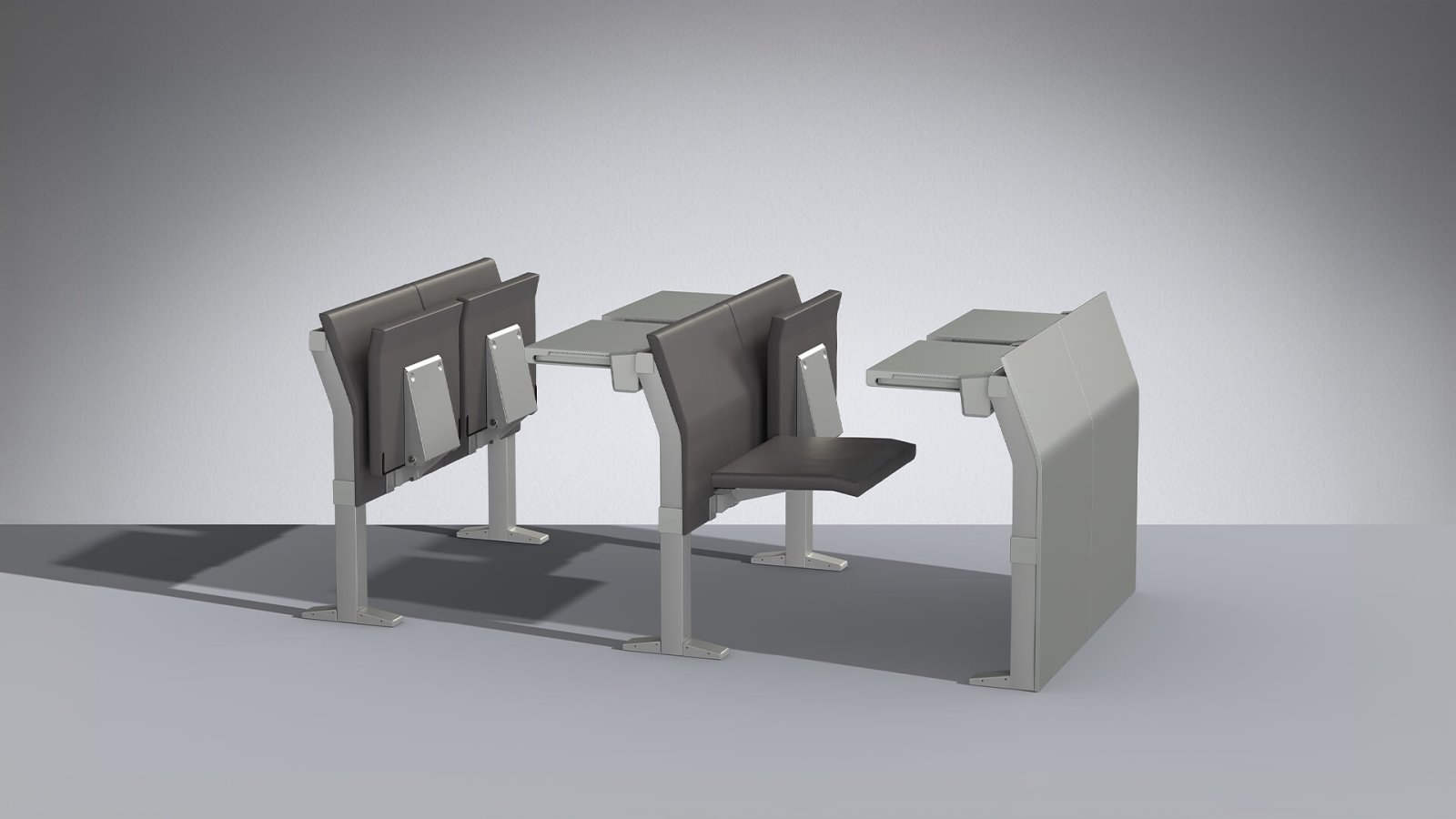

Mobiliario universitario E4000 de Lamm en un aula con gradas

El E4000 se tapiza con cinco colecciones, y no son intercambiables

Lamm

Orlandini Design

E4000
E4000 Un icono del diseño italiano
Desde 2.500 €

Ya tiene la pieza. Ahora el proyecto.

Condiciones para empresas, profesionales y estudios de diseño

Cuando un pliego de mobiliario universitario dice «tapizado en tejido» da por hecho que todos los tejidos son el mismo material. No lo son. El E4000 se ofrece con cinco colecciones de tejido — Inca, King, Trevi CS, Silvertex y Extrema Au — y la elección se hace mirando el uso del aula, no el muestrario.

Los nombres cuentan algo. Trevi CS pertenece a la familia de los tejidos con comportamiento al fuego declarado, Silvertex es un revestimiento de superficie continua que se limpia con un paño, Extrema Au está pensado para intensidades de uso altas, Inca y King son tejidos de tapicería de aula. Son datos del fabricante y se citan tal como se publican.

Debajo, la pieza es la misma. El tapizado se monta sobre un soporte interno de multicapa, con espuma de poliuretano en el respaldo y poliuretano espumado en frío en el asiento, ambos con relleno certificado CertiPUR®. Y el tapizado es solo una de las tres ejecuciones: las otras dos son multicapa bilaminado HPL y haya o roble con barniz de poliuretano transparente.

La estructura no cambia nunca: vigas de extruido de aluminio anodizado, montantes y pies de chapa de acero embutida, asiento abatible con retorno automático y tablero abatible con movimiento antipánico y cierre lento y amortiguado (Patent Pending).

Información técnica basada en los datos declarados por el fabricante.

Colección: E4000
Fabricante: Lamm — Lamm S.r.l., Italia
Diseño: Lucci e Orlandini
Qué es: sistema integrado y continuo de asientos y mesas para aulas universitarias, configurable en línea recta o en curva, sobre gradas anchas o sobre suelos inclinados; los componentes responden a las exigencias funcionales del aula e integran dotaciones tecnológicas y multimedia
Los tres tipos de pupitre: primera fila, con tablero de escritura fijo o abatible · fila intermedia, con tablero fijo o abatible y asiento abatible · fila terminal, solo con asiento abatible
Las tres ejecuciones de asiento, respaldo y panel: multicapa bilaminado HPL · multicapa de haya o roble con barniz de poliuretano transparente, antirreflejo, antideslizante y antirrayado · tapizado, con soporte interno de multicapa y revestimiento en tejido o polipiel
Vigas: extruido de aluminio anodizado, lacado negro o plata; barra superior y barra inferior de sección cuadrada redondeada, con nervaduras internas y ranuras externas que permiten colocar y fijar montantes, tableros y pies sin taladros preestablecidos y con paso variable
Montantes: chapa de acero embutida y lacada, con placas en los extremos para la unión a las vigas
Pies: chapa de acero embutida, preparados para la fijación al suelo, con cubrepié de cierre en tecnopolímero plata o negro
Lacado de las estructuras de acero: polvos epoxipoliéster antirrayado y anticorrosión, plata semimate o negro semimate RAL 9005
Paneles de primera fila: paneles simples verticales, con altura suficiente para cubrir la barra inferior, para composiciones rectas o en curva; la primera fila también puede combinarse con butacas de conferencia
Respaldo: ergonómico, sigue la curva anatómica de la columna vertebral
Asiento: abatible con retorno automático; placa de soporte y placa de unión a la viga en chapa embutida, dispositivos de rotación; a petición el retorno automático puede ser amortiguado
Rellenos: respaldo con soporte interno de multicapa y espuma de poliuretano; asiento de poliuretano espumado en frío; rellenos certificados CertiPUR®
Tablero de escritura abatible: movimiento antipánico, cierre lento y amortiguado (Patent Pending), paso de la posición de uso a la de reposo de forma controlada, segura y silenciosa; aglomerado bilaminado HPL, canto ABS a tono 14 mm, 45 × 30 cm (profundidad aumentada a petición); fijado sobre una barra extruida continua, también en la versión en curva; soportes y guías de deslizamiento en tecnopolímero
Tablero de escritura fijo: aglomerado bilaminado HPL, canto ABS con aristas biseladas, espesor 30 mm, profundidad 30 cm (aumentada a petición); en la versión de tablero fijo el pupitre no tiene la barra horizontal superior; soportes en pletinas metálicas lacadas
Acabados HPL: haya, roble, roble gris, eucalipto, grafito, plata, negro
Tejidos: colecciones Inca, King, Trevi CS, Silvertex, Extrema Au
Componentes de madera: de baja emisión de formaldehído
Sobre gradas: la altura del respaldo varía con la altura de la grada; franjas declaradas H ≤ 18 cm y 18 < H ≤ 50 cm
Entre ejes: regulable, mínimo 51 cm; 55 cm en las filas con brazos
Anchura del módulo: 48 cm; primer tramo de la fila 24,5 cm (29,5 cm con brazos)
Alturas: panel 80 cm · tablero de escritura 75 cm · asiento 46 cm · respaldo 69 cm en las filas con brazos
Profundidad de la fila: 90/95 cm con tablero fijo · 80/90–85/90 cm con tablero abatible
Curva: radio mínimo 500 cm

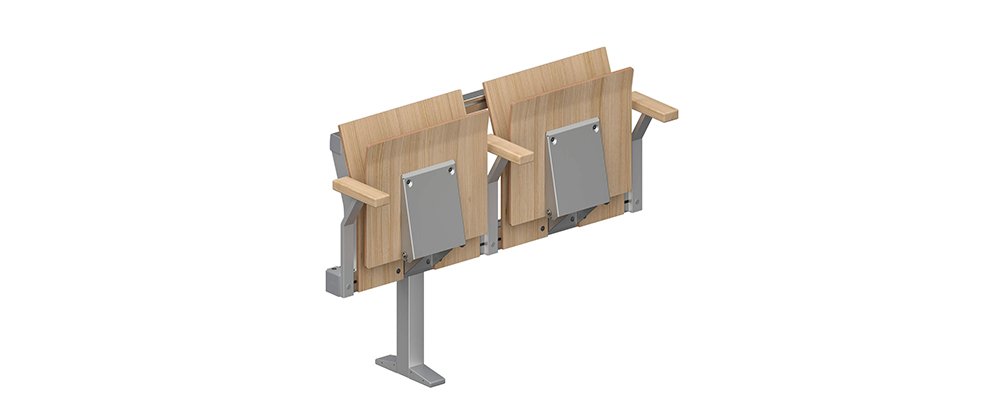

Accesorios: brazos, solo en la versión de tablero abatible, con estructura de tubo y chapa lacada y apoyabrazos de haya o roble macizo o tapizado · amortiguador del asiento · cesta portaobjetos de acero 2 mm · barra entre filas para la instalación sin fijación al suelo · numeración de la plaza e identificación de la fila · preinstalación para electrificación y línea de datos (toma a petición)
Reconocimientos ambientales declarados por el fabricante: primer pupitre de estudio en Europa en recibir la etiqueta ecológica europea EU Ecolabel; valoración B en el análisis Éco-Impact
Ensayos: ensayado según las normas europeas (el fabricante no declara números de norma)

La Mercanti Srl — su partner para proyectos de diseño y contract desde 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Suministro, presupuestos, especificaciones y soporte de proyecto en España y a nivel internacional.

Cuándo es la elección acertada

  • Aula de uso intenso en la que el revestimiento se elige por comportamiento y no por color.
  • Gradas o suelo inclinado ya construidos, sobre los que se apoya el sistema.
  • Pliego que exige rellenos con certificación declarada.

Cuándo conviene otra solución

  • Si las gradas hay que construirlas: el E4000 no las incluye, mientras que Blade System de Lamm las integra.

Documentos y catálogos

Public Catálogo Education Catálogo Conference Catálogo

Indíquenos los acabados que desea evaluar

120 €

Importe descontado de su primer pedido

Preguntas Frecuentes

¿Qué colecciones de tejido admite el E4000?

Cinco: Inca, King, Trevi CS, Silvertex y Extrema Au. Son familias con comportamientos distintos — comportamiento al fuego declarado, superficie continua de limpieza con paño, intensidad de uso alta — y se eligen según lo que vaya a pasar en el aula.

¿El tapizado cambia la estructura del pupitre?

No. El revestimiento se monta sobre un soporte interno de multicapa; vigas, montantes, pies, mecanismos abatibles y tableros son los mismos que en las ejecuciones de HPL y de madera barnizada.

¿Qué relleno llevan asiento y respaldo?

El respaldo, soporte interno de multicapa con espuma de poliuretano; el asiento, poliuretano espumado en frío. El fabricante declara los rellenos certificados CertiPUR®, dato que se cita tal como se publica.

¿Se puede pedir el amortiguador del asiento?

Sí, a petición: el retorno automático del asiento abatible puede ser amortiguado. Es una opción que se indica en el pedido y que conviene decidir junto con el uso previsto del aula.

¿Cómo se identifica cada plaza?

Entre los accesorios están la numeración de la plaza y la identificación de la fila. Son útiles en aulas con asignación de asiento o con exámenes, y se piden junto con el resto de la dotación.

Pedir una fila E4000 con brazos

Los brazos son un accesorio que alarga la fila. Estos pasos ordenan lo que hay que decidir antes.

Comprobar la versión del tablero

En el E4000 los brazos existen solo en la versión de tablero abatible. Si el aula está prevista con tablero fijo, el accesorio queda descartado: conviene confirmarlo al principio y no al cerrar el pedido.

Subir la distancia entre ejes

Sin brazos el sistema arranca en 51 cm entre ejes; con brazos hay que contar 55 cm. Cuatro centímetros por plaza se acumulan a lo largo de una fila larga y tienen que estar en el replanteo.

Recalcular el primer tramo

El primer tramo de la fila crece de 24,5 cm a 29,5 cm. En una fila que termina contra un muro o una escalera, ese dato decide si la última plaza sigue entrando.

Situar el anclaje sobre la viga

La estructura del brazo es de tubo y chapa lacada y se une a la viga. Como las ranuras externas no imponen un paso fijo, su posición se marca en el plano junto con los montantes y los tableros.

Indicar la cantidad en el pedido

Los brazos se enumeran al pedir, plaza por plaza o para la fila completa. Añadirlos después cambia también la longitud de la fila, así que el recuento va en el pedido.
