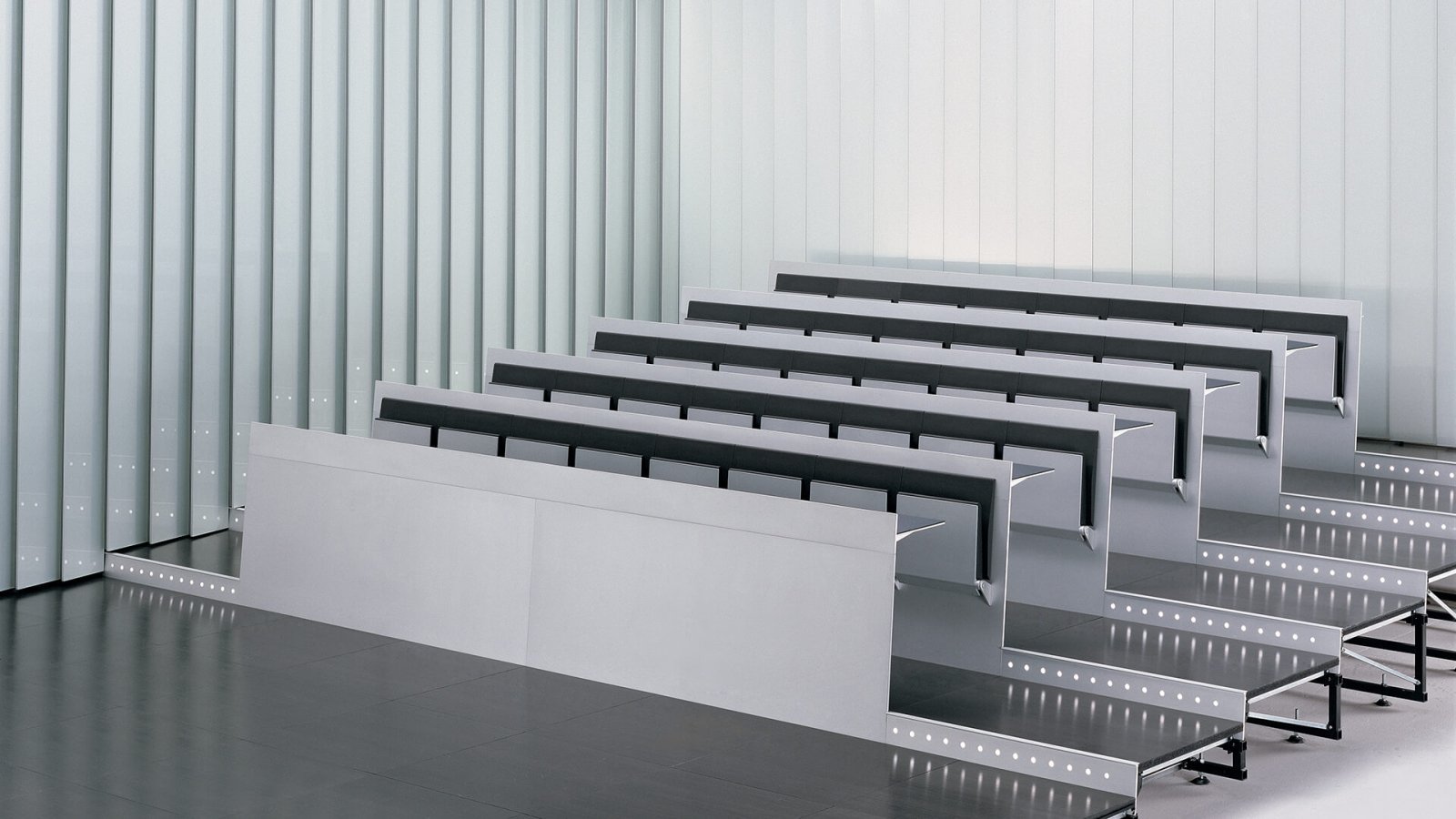

Graderío con pupitres Blade System de Lamm en un aula universitaria

Ningún aula se repite: Blade System dibuja el graderío a medida

Lamm

Dante Bonuccelli

Blade System
Blade System Un icono del diseño italiano
Desde 3.200 €

Cuéntenos su proyecto

Condiciones para empresas, profesionales y estudios de diseño

Un aula en pendiente es un problema de geometría antes que de mobiliario universitario: cada sala tiene su desnivel, su altura libre y sus accesos, y rara vez dos coinciden. Blade System no impone una tarima estándar. Los peldaños del sistema se realizan con altura y profundidad variables, de modo que el graderío se dibuja sobre la sala en lugar de obligar la sala a aceptar un módulo.

Lo que no cambia es el fondo de fila: 90 cm sobre el peldaño, medida sobre la que se proyecta la huella. El pupitre ocupa de ellos 35 cm con el asiento recogido y 42 cm con el asiento bajado; el resto es circulación. El entraxe a lo largo de la fila parte de 51 cm y puede comprimirse hasta 45.

Las contrahuellas de paso — laterales o intermedias — son de aluminio extruido con acabado horizontal antideslizante, y pueden prepararse para alojar el balizamiento luminoso del peldaño o un sistema de aireación. Debajo, la estructura es de vigas reticulares de tubo de acero montadas en obra, con suelo de paneles extraíbles.

Lamm declara el sistema para aulas universitarias, salas de conferencias y auditorios. El pupitre puede suministrarse suelto, sobre suelo plano o sobre un peldaño existente, y la mesa del profesor se fabrica sobre proyecto.

Información técnica basada en los datos declarados por el fabricante.

Colección: Blade System
Fabricante: Lamm — Lamm S.p.A., Italia
Diseño: Dante Bonuccelli
Qué es: sistema de pupitres para aulas universitarias, salas de conferencias y auditorios, con integración total de pupitre, estructura, tarima y graderío; cada proyecto se desarrolla bajo pedido
Elementos: pupitre de estudio · mesa del profesor sobre proyecto · tarima · graderío modular · contrahuellas de paso laterales o intermedias
Graderío: peldaños de altura y profundidad variables; contrahuellas de paso en aluminio extruido con acabado horizontal antideslizante, preparables para balizamiento luminoso del peldaño o sistema de aireación
Suministro: el pupitre puede suministrarse de forma individual, para montar sobre suelo plano o sobre peldaños
Estructura del pupitre: paneles de aluminio extruido de 10 mm, ensamblados por encaje y fijados a los montantes, anclados a su vez a la estructura metálica de la tarima
Encimera: aluminio extruido revestido con HPL estratificado antirrayado de 4 mm — plata, antracita, negro
Asiento: soporte de aluminio extruido estructural con mecanismo abatible de muelle interno y retorno automático
Acolchado: poliuretano integral Clase 1, certificado CertiPUR®, color teñido en masa — plata, antracita, negro
Electricidad y datos: preinstalación para el paso de cables desde la tarima hasta la encimera; tomas alojadas bajo la encimera, accesibles mediante tapas abatibles de aluminio anodizado; toma bajo pedido
Tarima: vigas reticulares de tubo de acero montadas en obra, estructura ligera y totalmente desmontable, juntas especiales para el acoplamiento de los montantes; pies metálicos regulables con base de goma para la planeidad
Pavimento: paneles extraíbles de aglomerado ignífugo con capa de acabado en madera natural, laminado, moqueta u otros materiales bajo pedido; pavimento registrable

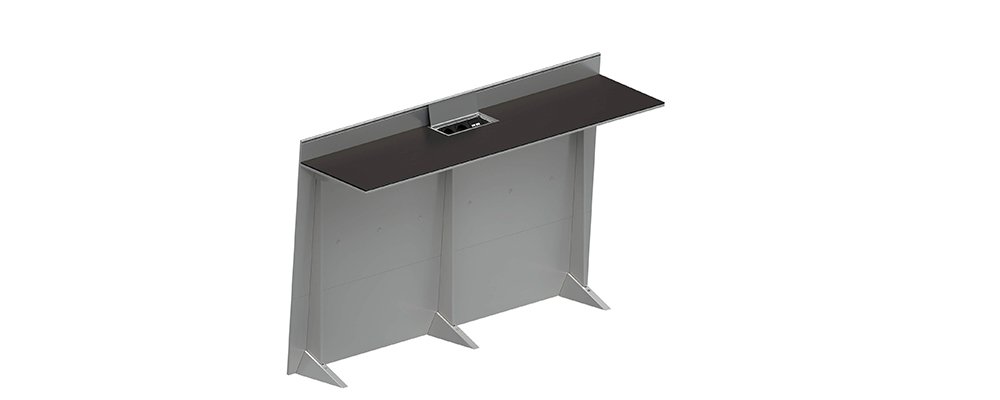

Mesa del profesor: paneles de aluminio extruido y encimera de HPL estratificado antirrayado de 10 mm; dimensiones según solicitud
Acabado del aluminio: pintura líquida en negro, plata o antracita
Accesorios: preinstalación para electrificación y cableado de datos (toma bajo pedido); pies de fijación directa al suelo
Altura total: 82 cm
Encimera: 74 cm
Asiento: 46 cm
Fondo del pupitre: 35 cm con el asiento recogido, 42 cm con el asiento bajado
Entraxe: mín. 51 cm, reducible hasta 6 cm, 45 cm en configuración compacta
Costado lateral: 8 cm
Fondo de fila sobre el peldaño: 90 cm
Ensayos: ensayado según las normas europeas; la ficha no indica números de norma
Premios: Grand Design 2005, International Award, Milán · Work & Emotion 2004, categoría Intelligent Space, Eimu, Milán

La Mercanti Srl — su partner para proyectos de diseño y contract desde 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Suministro, presupuestos, especificaciones y soporte de proyecto en España y a nivel internacional.

Cuándo es la elección acertada

  • Sala con desnivel propio, donde el graderío debe dibujarse sobre la geometría existente.
  • Proyecto que necesita balizamiento luminoso o aireación alojados en las contrahuellas de paso.
  • Aforo que se calcula sobre un fondo de fila constante de 90 cm.

Cuándo conviene otra solución

  • Sala que deba permanecer libre y reconfigurable: Blade siempre se ancla. E5000 de Lamm incorpora una barra entre filas.

Indíquenos los acabados que desea evaluar

120 €

Importe descontado de su primer pedido

Preguntas Frecuentes

¿El graderío se fabrica con una altura de peldaño fija?

No. El fabricante realiza los peldaños con altura y profundidad variables, de modo que el graderío se adapta al desnivel y a la altura libre de cada sala. Lo que permanece constante es el fondo de fila sobre el peldaño, 90 cm, que es la medida sobre la que conviene proyectar la huella.

¿De qué está hecha la encimera y cómo responde al uso?

De aluminio extruido revestido con HPL estratificado antirrayado de 4 mm, en plata, antracita o negro. El espesor es el declarado para los pupitres de estudio; la mesa del profesor lleva el mismo material en 10 mm. El acabado antirrayado es el que el fabricante indica para una superficie en uso continuo.

¿La toma de corriente viene incluida?

La preinstalación sí; la toma se suministra bajo pedido. El sistema está preparado para llevar los cables de red eléctrica y de datos desde la tarima hasta la encimera, con las tomas alojadas debajo y accesibles por tapas abatibles. Qué se monta exactamente en cada puesto debe constar en el pedido.

¿Cómo se sujeta el pupitre a la tarima?

Los montantes de soporte se anclan directamente a la estructura metálica de la tarima, que dispone de juntas especiales para acoplarlos. Si en cambio el pupitre se instala sobre un peldaño ya existente, la fijación es con pies de acero con cubierta de aluminio atornillados al suelo.

¿Cuántos acabados tiene el sistema?

Tres, y valen para todas las partes: plata, antracita y negro. El HPL de la encimera se ofrece en esas finiciones, el poliuretano integral del asiento y el respaldo va teñido en masa en las mismas tres, y todos los componentes de aluminio llevan pintura líquida en negro, plata o antracita.

Llevar corriente y datos a una fila Blade System

El cableado llega al pupitre desde abajo y solo aflora donde se usa. Este es el recorrido que el fabricante prevé.

Entrar en la tarima

El recorrido empieza bajo el pavimento. La tarima es el espacio técnico: las vigas se montan en obra y el tendido se deja dentro de ese volumen antes de colocar los paneles.

Subir por los montantes

Desde la tarima el cable asciende hacia la encimera por los montantes anclados a la estructura metálica, que es también lo que mantiene el tendido fuera de la vista desde el pasillo.

Rematar bajo la encimera

Las tomas se alojan debajo de la encimera, no encima. El sistema está previsto tanto para corriente como para datos, y la toma se suministra bajo pedido: hay que especificarla.

Cerrar la tapa

Cada puesto se abre por una tapa abatible de aluminio anodizado. Cerrada, la encimera vuelve a ser un plano continuo; abierta, deja las tomas a mano sin herramientas.

Dejar el recorrido accesible

Por último, conviene comprobar que los paneles de pavimento sobre el tendido sean de los extraíbles: el pavimento es registrable, y eso es lo que permitirá volver al cable sin desmontar los pupitres.
