El aforo de un aula no lo decide el aula: lo decide el paso entre plazas. En el E5000 ese paso es regulable desde un mínimo de 51 cm, y esa palabra — regulable — cambia el orden de las decisiones. No se parte del número de plazas exigido para elegir el mobiliario universitario: se mide la sala y después se ajusta el paso hasta que las dos cifras coinciden.
Es posible porque las vigas no tienen taladros en posiciones fijas, sino ranuras continuas a lo largo de toda su longitud. Hay una excepción que conviene anotar antes de firmar el aforo: en los planos de la versión con brazos el paso indicado es 57 cm, porque el brazo ocupa espacio entre una plaza y la siguiente.
El resto acompaña esa lógica: composiciones rectas, en curva con radio mínimo de 500 cm, sobre gradas o sobre suelo inclinado, con tres tipos de banco — primera fila, intermedia y terminal. La Mercanti acompaña las aulas españolas con muestras y la lista de acabados cerrada antes del pedido.
Información técnica basada en los datos declarados por el fabricante.
Colección: E5000
Fabricante: Lamm — Lamm S.p.A., Italia
Diseño: Orlandini Design

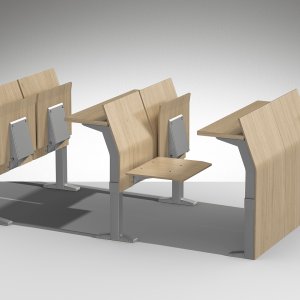

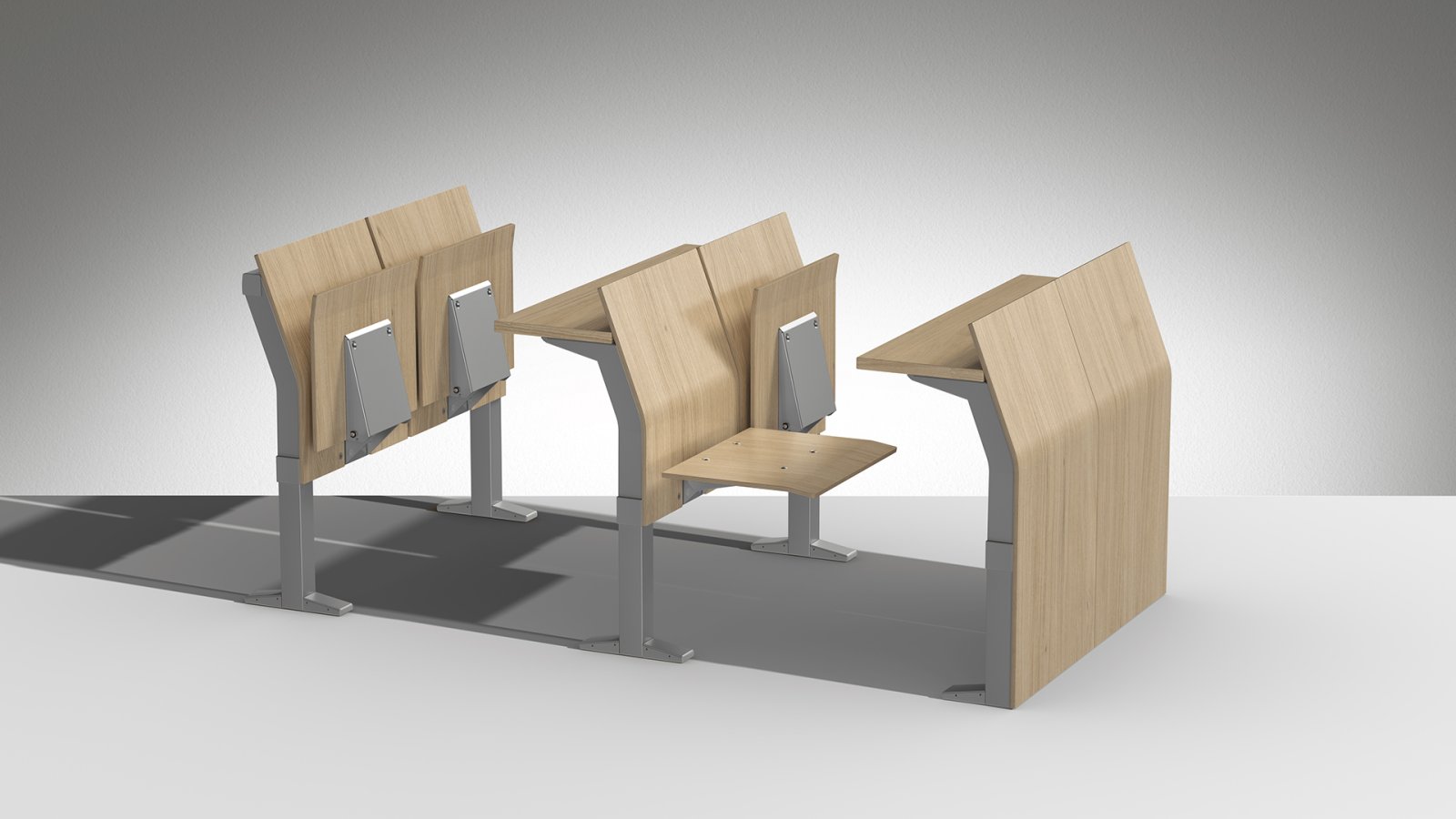

Qué es: un sistema integrado y continuo de asientos y mesas, componible en línea recta, en curva, sobre gradas o sobre suelos inclinados; evolución del sistema E4000, del que hereda las características principales
Las tres versiones: pala fija · pala abatible · pala abatible con brazos (los brazos existen solo en esta versión)

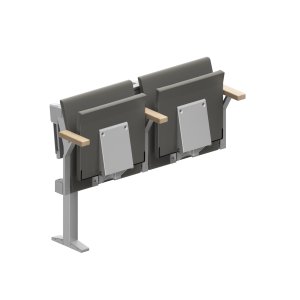

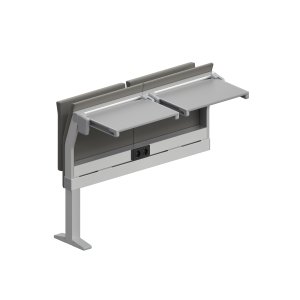

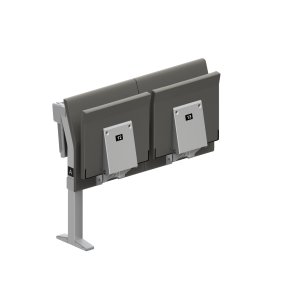

Los tres tipos de banco: primera fila, con pala abatible o fija; fila intermedia, con pala abatible o fija y asiento abatible; fila terminal, solo con asiento abatible
Estructura: vigas portantes en aluminio anodizado extruido, negro o plata; barra superior e inferior de sección cuadrada redondeada, con nervaduras internas y ranuras externas que permiten colocar montantes, palas y pies sin taladros preestablecidos; montantes en chapa de acero estampada y pintada; pies en chapa estampada preparados para la fijación al suelo, con cárteres de tecnopolímero plata o negro; los pies de inicio y fin de fila siempre alineados con los montantes; pintura epoxi-poliéster antirrayado y anticorrosión, plata semimate o negro semimate RAL 9005. En la versión con pala fija el banco no tiene la barra horizontal superior y la pala se apoya en escuadras metálicas pintadas

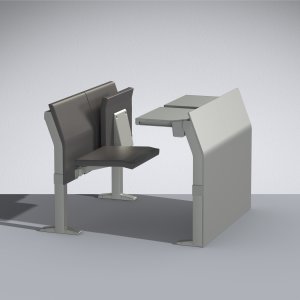

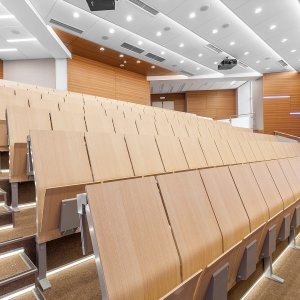

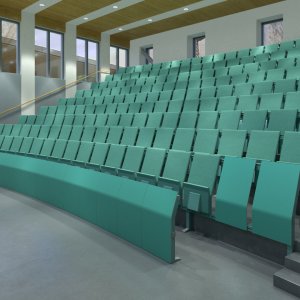

Medidas y geometrías: distancia entre plazas regulable, mínimo 51 cm; los planos de la versión con brazos indican un paso de 57 cm; radio mínimo en curva 500 cm; planos acotados para gradas de hasta 10 cm, hasta 24 cm y de 24 a 50 cm. En instalaciones sobre gradas la altura del respaldo varía según la altura del escalón

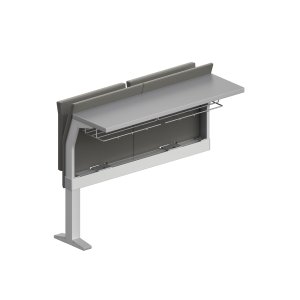

Pala abatible: escamoteable, con movimiento antipánico y sistema de cierre ralentizado y amortiguado (Patent Pending) que lleva la pala de la posición de uso a la de reposo de forma controlada y silenciosa; tablero de aglomerado bilaminado HPL haya, roble, roble gris, eucalipto, grafito, plata o negro, canto ABS a juego, espesor 14 mm, medida 45 × 30 cm (profundidad ampliada bajo pedido); soportes y guías de tecnopolímero; fijada a la viga extruida continua, también en curva

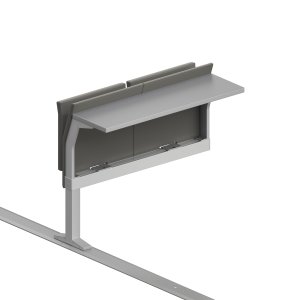

Pala fija: aglomerado bilaminado HPL en los mismos acabados, canto ABS con aristas suavizadas, espesor 30 mm, profundidad 30 cm (ampliada bajo pedido)

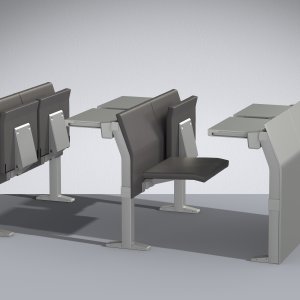

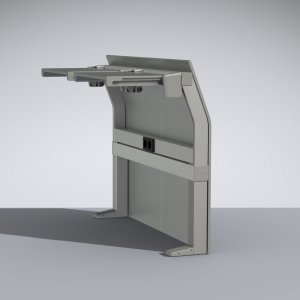

Paneles de primera fila: paneles verticales individuales que llegan al suelo, para composiciones rectas o curvas: contrachapado con acabado bilaminado HPL haya, roble, roble gris, eucalipto, grafito, plata, o contrachapado en haya o roble tratado con barniz de poliuretano transparente antirreflejo, antideslizante y antirrayado

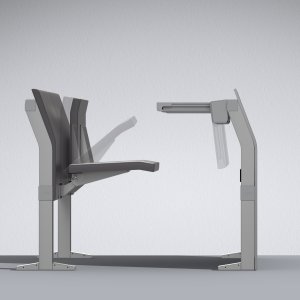

Asientos y respaldos: contrachapado con acabado HPL, haya o roble con barniz de poliuretano transparente, o tapizados con el acolchado ampliado de serie: respaldo con soporte interno de contrachapado y espuma de poliuretano indeformable de combustión retardada, asiento en poliuretano inyectado en frío; acolchados certificados CertiPUR®. Mecanismo de asiento abatible con retorno automático amortiguado
Accesorios: brazos con estructura de tubo y chapa de acero pintados y reposabrazos en haya o roble macizo o tapizado (solo versión con pala abatible); cesta portaobjetos en pletina de acero de 2 mm; barra entre filas para instalaciones sin fijación al suelo; numeración de plaza; elemento de identificación de fila; preinstalación para electrificación y cableado de datos, con toma eléctrica bajo pedido
Materiales y ensayos: componentes de madera de baja emisión de formaldehído; ensayos según normas europeas; documentación técnica Rev. 2 de 06/2024
No declarado por el fabricante: valores de carga, condiciones de garantía, plazos de entrega y referencias a normas concretas
La Mercanti Srl — su partner para proyectos de diseño y contract desde 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Suministro, presupuestos, especificaciones y soporte de proyecto en España y a nivel internacional.
Documentos y catálogos
E5000
Mobiliario Universitario y para Aulas
Preguntas Frecuentes
¿Cuál es la distancia mínima entre plazas?
51 cm, y desde ahí es regulable. No es un paso fijo de catálogo: las vigas llevan ranuras continuas y los montantes se colocan donde hace falta, sin taladros preestablecidos.
¿Cambia el paso si se piden brazos?
En los planos de la versión con brazos el paso indicado es 57 cm. Si el aforo ya está fijado por un proyecto aprobado, esta es la primera cifra que hay que comprobar.
¿Se puede cambiar el paso después de instalado?
El sistema no obliga a una modularidad preestablecida, pero cualquier cambio afecta a la fila completa y a la fijación al suelo. Conviene cerrarlo en obra, no después.
¿Y si el aula no es rectangular?

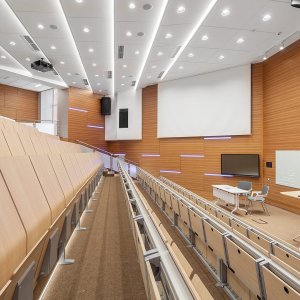

Las composiciones pueden ser rectas, en curva con radio mínimo de 500 cm, sobre gradas o sobre suelo inclinado. La pala abatible sigue fijada a la misma viga continua también en curva.
¿Hace falta anclar los bancos al suelo?
Los pies están preparados para ello, pero existe una barra entre filas para instalaciones sin fijación. Es una decisión de sala, no de producto.
Ajustar el aforo de un aula sin cambiar de mobiliario
Cinco pasos que empiezan por el metro y no por el catálogo.
Mide la sala antes de fijar las plazas
Con ranuras continuas, el paso se decide después del levantamiento. Hacerlo al revés obliga a rehacer los cálculos.
Comprueba el paso con y sin brazos
51 cm mínimo frente a los 57 cm que indican los planos de la versión con brazos.
Decide la geometría antes que el acabado
Recta, curva a 500 cm de radio mínimo, gradas o pendiente.
Cuenta filas, no sillas
Primera fila, intermedias y terminal son tres bancos distintos: la terminal solo lleva asiento.
Cierra la fijación al suelo con la sala
Anclaje o barra entre filas: las dos opciones están previstas.
