Información técnica basada en los datos declarados por el fabricante.
Modelo: www.60, sistema de mamparas para oficina; diseño de producto ambostudio; fabricante Archiutti SpA, Olmi di San Biagio di Callalta (Treviso), Italia; fabricado en Italia.
Tipología: mampara de oficina sobre perfil perimetral estructural de 60 mm, vidrios y paneles opacos coplanarios en el mismo perfil; estructura perimetral vista, semioculta u oculta, bajo o dentro del techo, sobre o dentro del suelo.

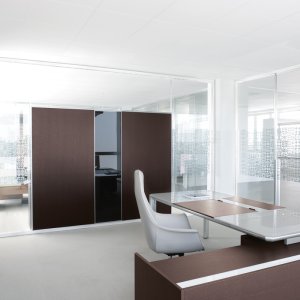

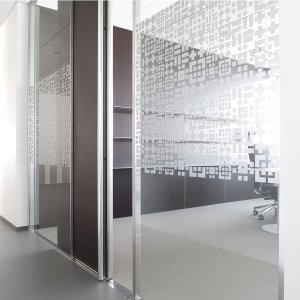

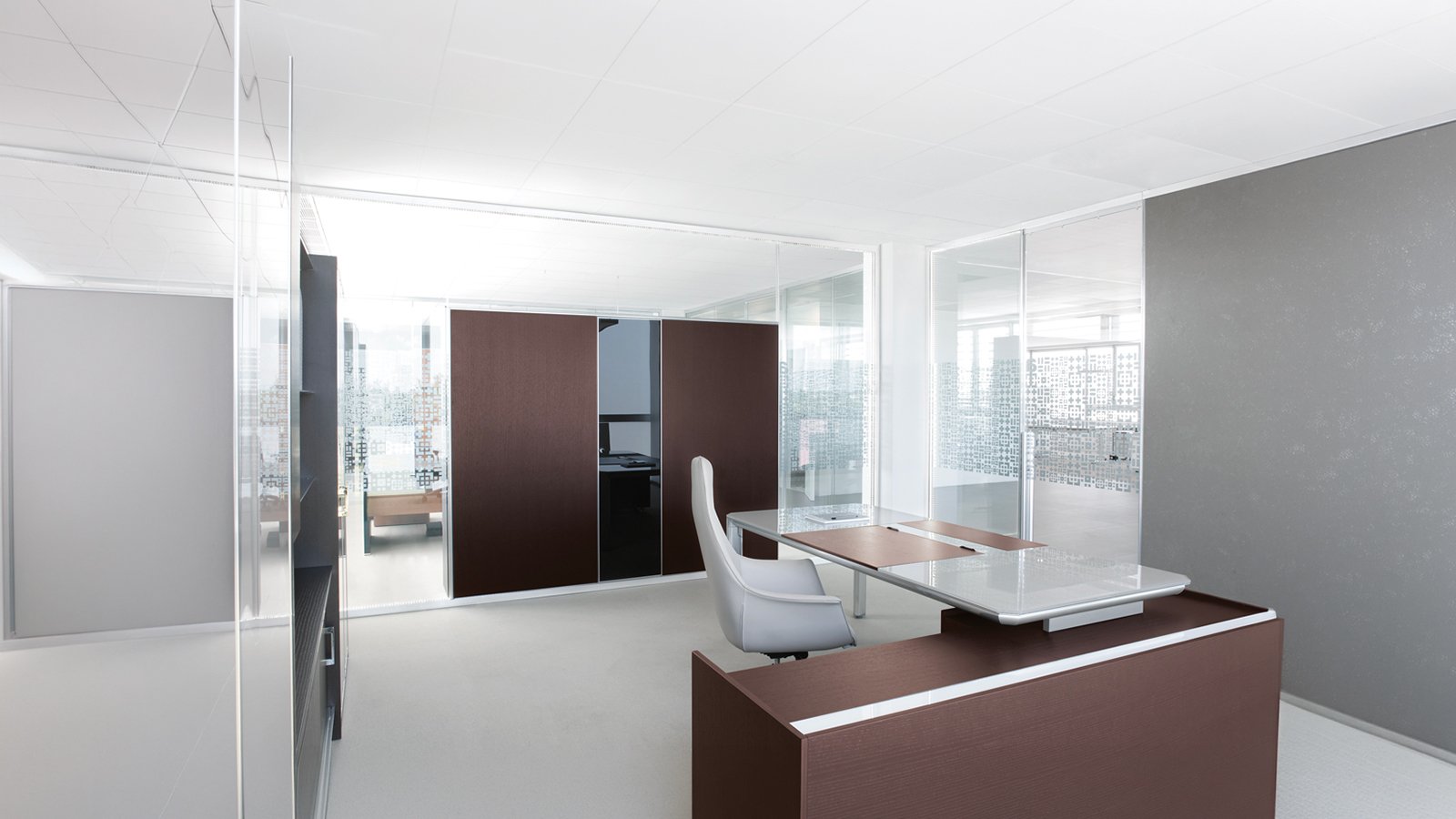

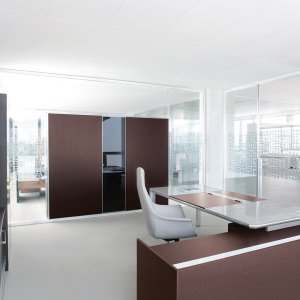

Versiones y configuraciones: doble vidrio con perfil visto · vidrio simple con perfil oculto, lámina central o alineada a una cara · doble panel opaco · doble panel absorbente/aislante · doble panel equipable · doble vidrio con doble panel equipable integrado coplanario · armarios integrados coplanarios o axiales, sobre doble o simple vidrio · estantes en voladizo integrados · puertas correderas y batientes coplanarias · versión revestimiento de pared · pantalla táctil integrada · tiras LED en los perfiles.
Dimensiones: altura hasta 3000 mm; armarios integrados H 203 cm con puerta única y cinco huecos; estantes en módulo de 40 cm desde 73 cm del suelo, máximo cuatro niveles contrapuestos; tolerancia de desnivel ± 10 mm (± 4 mm en la puerta corredera); paso de puerta corredera 850 mm, puerta batiente 890 mm con apertura a 135°; tirador H 115 cm o de altura completa.

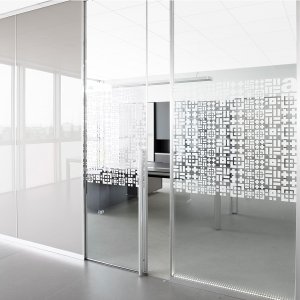

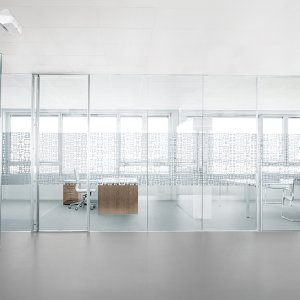

Estructura: perfiles perimetrales estructurales de 60 mm; pinzamiento estructural superior y encaje en tres lados; uniones entre las superficies estético-estructurales en policarbonato cristalino transparente; tabique acústico portante de 100 kg/ml sobre el falso techo donde esté previsto; instalación conforme a las normas EN con fijación correcta de los perfiles superiores.

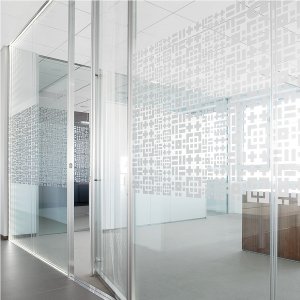

Puertas: corredera interior (paso 850 mm) o batiente coplanaria (890 mm, apertura a 135°), con perfil perimetral visto u oculto; tirador H 115, de altura completa o con cerradura en el suelo; la batiente garantiza privacidad acústica también en la versión acristalada transparente.

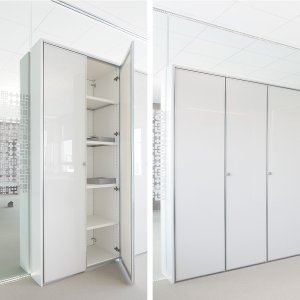

Armarios y estantes: armarios aislados integrados en la mampara, con puertas que se abren alternativamente por ambos lados, en posición coplanaria a una cara o axial; estantes metálicos finos sobre doble panel opaco y sobre doble vidrio, por un lado o por los dos.
Acústica: separación acústica entre espacios con doble vidrio o doble panel aislante; corrección acústica del espacio con el doble panel absorbente; comportamiento distinto según la instalación dentro o bajo el techo y el suelo; valores por configuración confirmados en la documentación del fabricante.
Iluminación: tiras LED superior e inferior o perimetrales en los perfiles, 4,8 + 4,8 W/m a 5500 K, unos 300 lux medidos a 90 cm del suelo.
Instalaciones: perfiles practicables por cables de Ø máx. 15 mm; montantes portamecanismos de 4,2 cm y elementos pasacables de 17,5 cm para el recorrido vertical; predisposición para mecanismos Bticino o Vimar.
Seguridad: en caso de rotura por impacto o fenómenos naturales, vidrios y paneles permanecen en su posición original gracias al pinzamiento superior y al encaje en tres lados; comportamiento al fuego indicado por el fabricante: vidrio clase 0, panel clase 1.
Transparencias y acabados: vidrio transparente, con ocultación parcial por gráfica aplicada, satinado u opaco; acabados brillo, mate, madera y color; transformable en el tiempo con recuperación total de los componentes.
Certificaciones del fabricante: Archiutti declara UNI EN ISO 9001:2015, UNI EN ISO 14001:2015 y FSC-STD-40-004 (certificaciones de empresa; aplicabilidad al producto concreto confirmada proyecto a proyecto).
Destino de uso: interiores: despachos de dirección y operativos, salas de reuniones, plantas abiertas que se dividen en espacios acústicamente separados; coordinable con las colecciones Archiutti.
