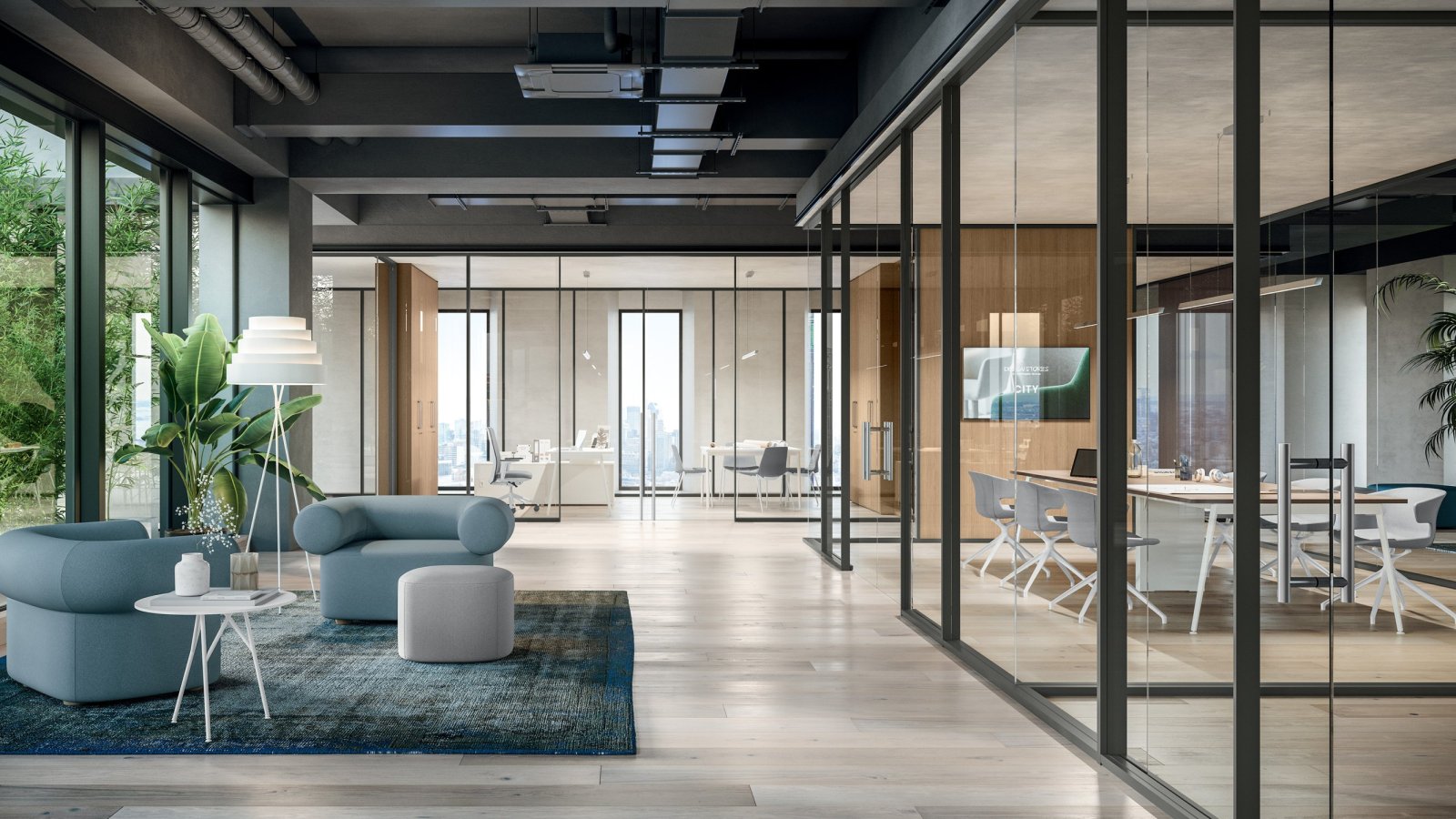

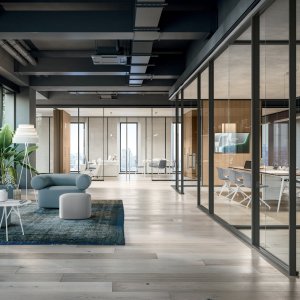

Mampara de cristal M1 de Quadrifoglio en una oficina diáfana

Dos caras, dos acabados: lo que M1 y M2 permiten, y M3 no

Quadrifoglio
M1 M2 M3
M1 M2 M3 Precio orientativo — cada proyecto es único
Condiciones profesionales disponibles
Desde 9.200 €

¿Ya tiene una idea?

Condiciones para empresas, profesionales y estudios de diseño

Una mampara divisoria tiene dos caras y casi nunca dos públicos iguales: dentro la sala, fuera el pasillo. En los sistemas M1 y M2 Quadrifoglio permite resolverlo literalmente: los dos lados ciegos de un mismo módulo pueden llevar acabados diferentes — melamina de un lado, lacado del otro, o al revés. En M3 no: el acabado es único en ambas caras, y el fabricante lo escribe en la ficha en lugar de dejar que se descubra al montar.

El resto del sistema mantiene el mismo nivel de detalle: perfiles de aluminio extruido de 1,5 mm, juntas herméticas, alturas de 2100 a 3340 mm, y una gama de vidrios que llega al laminado acústico. Los paneles son de madera reciclada al cien por cien.

Una mampara se dibuja antes de pedirse: envíenos el plano, la oficina técnica de Quadrifoglio lo revisa, y los módulos vuelven contados uno a uno.

Información técnica basada en los datos declarados por el fabricante.

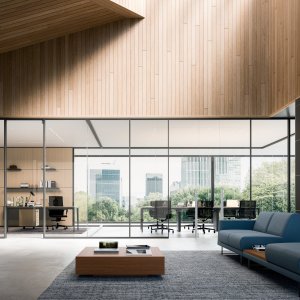

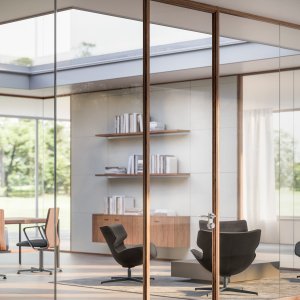

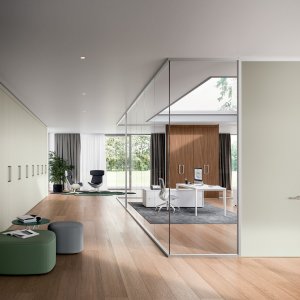

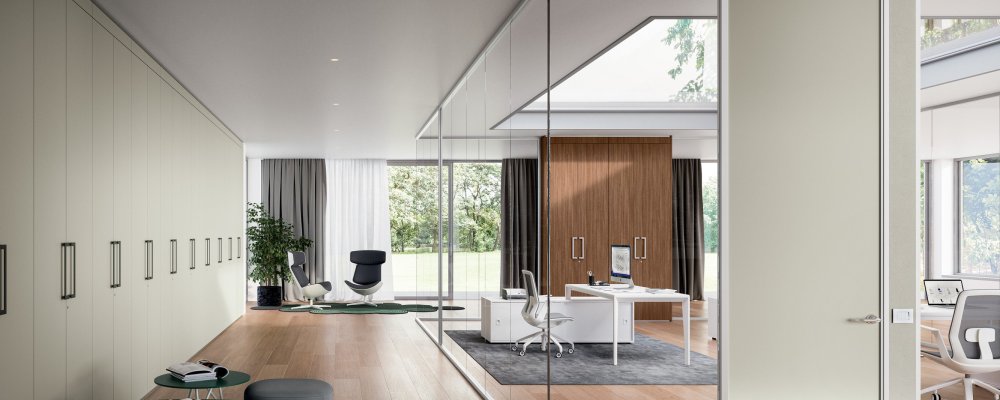

Sistema: mampara monolítica acristalada M1-M2-M3, particiones interiores de altura completa, acristaladas o parcialmente ciegas
Fabricante: Quadrifoglio Group (Mansuè, Treviso, Italia)
Diseño: Quadrifoglio Group

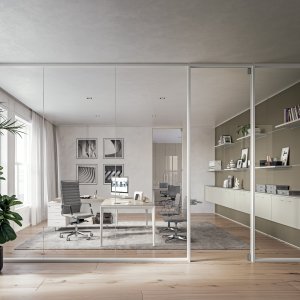

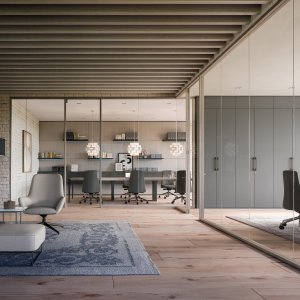

Tres familias según la sección del perfil: M1 perfil 100 × 40 mm de una hoja · M2 perfil 100 × 40 mm de doble hoja · M3 perfil 55 × 40 mm de una hoja
Alturas: de 2100 a 3340 mm

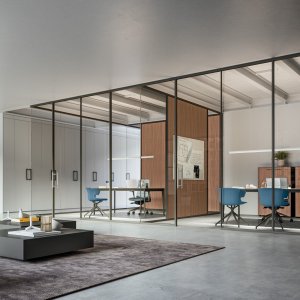

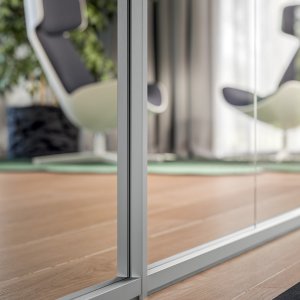

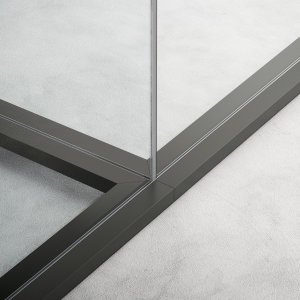

Perfiles: aluminio extruido de 1,5 mm, anodizado y lacado bajo pedido; juntas herméticas contra la acumulación de polvo; dispositivo inferior de regulación en altura del vidrio hasta ±15 mm; junquillos en los perfiles horizontales que impiden la caída accidental

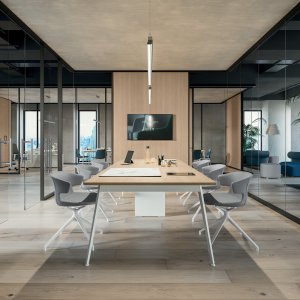

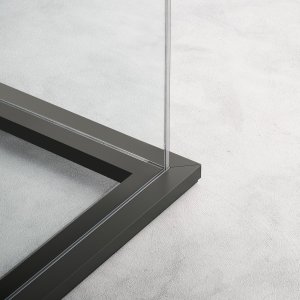

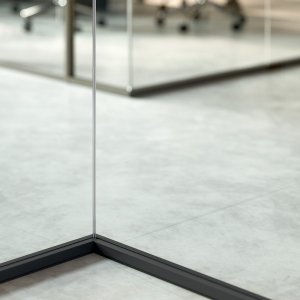

Módulos: inicio y final en vidrio o panel, intermedios, esquina fija de 90°, nudos de dos, tres y cuatro vías (el de cuatro con perfil circular), módulo de continuidad madera/vidrio, módulo técnico con tomas
Peso máximo por metro lineal (H 3340 mm, vidrio 12,6 mm): M1 110 kg, M2 216 kg, M3 108 kg

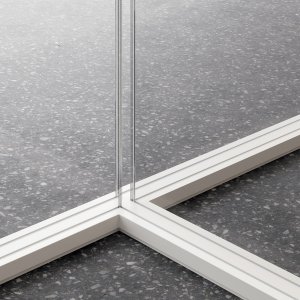

Vidrios: templado de 10 y 12 mm transparente o satinado; laminado 10,38 y 12,38 mm (PVB 0,38); laminado acústico 10,76 y 12,76 mm (PVB 0,76), también satinado; juntas transparentes que unen las lunas en continuidad

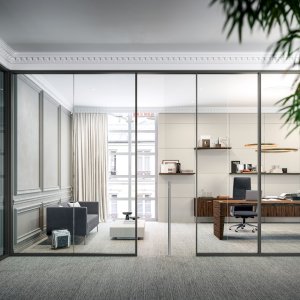

Paneles ciegos: melamina de serie, lacados o chapados en madera. En M1 y M2 las dos caras de un mismo módulo pueden llevar acabados distintos; en M3 el acabado es único en ambas caras

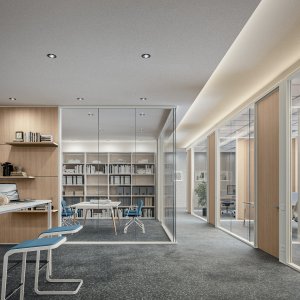

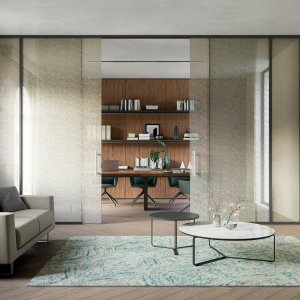

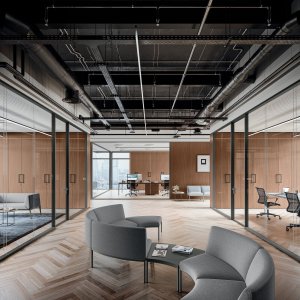

Puertas: abatibles ciegas de 40 mm con canto de resina antigolpes de 2 mm; abatibles en vidrio templado de 10 mm; abatibles en vidrio enmarcado (luna de 6 mm en marco de 40 × 15 mm); correderas en vidrio templado de 10 mm, simples de 100-200 cm o dobles de 200-400 cm con freno amortiguado en apertura y cierre (freno no combinable con el perfil M3). Tres bisagras de pivote por hoja, apertura hasta 180°
Accesibilidad declarada: paso libre de 875 mm en abatibles abiertas a 90° y 837 mm en correderas simples; manillas a unos 900 mm del suelo (±50)

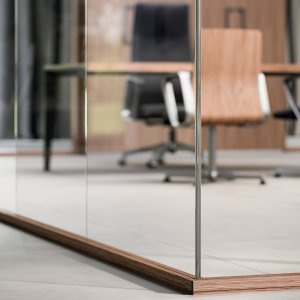

Accesorios: guillotina acústica de suelo de bajada automática (excluida en puertas de vidrio con canto pulido y sobre moqueta), rejilla de ventilación en puertas ciegas, apertura eléctrica de 10-24 V con pomo fijo y manilla libre para la salida de emergencia

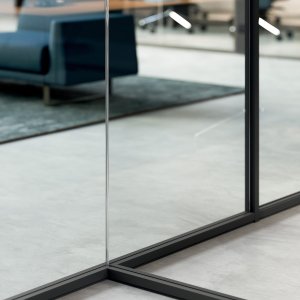

Mampara autoportante: posible con marco superior de 100 × 30 mm, independiente del techo; esquinas y nudos deben ser perfiles estructurales de aluminio; el proyecto se revisa con la oficina técnica antes del pedido

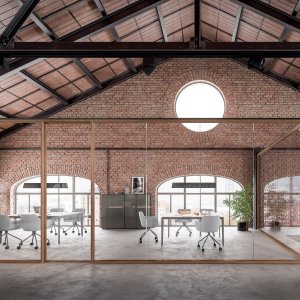

Acabados: aluminio anodizado satinado mate, RAL a elegir, Oro, Bronce, Corten, Gris Sombra; perfiles también revestidos con precompuesto de 0,6 mm con adhesivos de poliuretano, lijado y lacado acrílico al agua; maderas Olmo Gris y Nogal Americano
Ensayos declarados: impacto de cuerpo blando de 50, 3, 1 y 0,5 kg (UNI 10880:2000 apdos. 5.1-5.4); aislamiento acústico según UNI EN ISO 10140-2:2010 y UNI EN ISO 717-1:2013 — M1 de Rw 33 a 38 dB, M2 de 36 a 42 dB, M3 de 33 a 38 dB; paneles con soporte en Euroclase B-s1,d0 (EN 13501-1) bajo pedido
Sostenibilidad y sistemas de gestión: paneles de madera reciclada al 100%, CATAS Quality Award CARB, resinas sin sustancias SVHC; UNI EN ISO 9001:2015, 14001:2015 y 45001:2018; FSC y Pannello Ecologico

La Mercanti Srl — su partner para proyectos de diseño y contract desde 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Suministro, presupuestos, especificaciones y soporte de proyecto en España y a nivel internacional.

Documentos y catálogos

Quadrifoglio Catálogo Despacho Directivo Quadrifoglio Catálogo mamparas divisorias Desking & Meeting Catálogo Reception Systems Catálogo Quadrifoglio Acabados y materiales

Indíquenos los acabados que desea evaluar

120 €

Importe descontado de su primer pedido

Preguntas Frecuentes

¿Pueden las dos caras tener acabados distintos?
En M1 y M2 sí: los dos lados ciegos de un mismo módulo admiten acabados diferentes. En M3 el acabado es único en ambas caras.
¿Qué acabados existen para los paneles ciegos?
Melamina de serie, lacados o chapados en madera, con esencias como el olmo gris y el nogal americano.
¿De qué están hechos los paneles?
De madera reciclada al cien por cien, con el reconocimiento CATAS Quality Award CARB y resinas libres de sustancias SVHC.
¿Se puede combinar madera y vidrio en el mismo tramo?
Sí, mediante el módulo de continuidad madera/vidrio previsto en el sistema.
¿Qué alturas cubre el sistema?
De dos mil cien a tres mil trescientos cuarenta milímetros, con regulación del vidrio en el perfil inferior.

Cómo repartir el ruido en una planta acristalada

El vidrio no absorbe: organiza. Cinco decisiones de planta antes de elegir el vidrio.

Agrupe las salas ruidosas
Juntas necesitan menos metros de alto rendimiento que repartidas.
Aleje las llamadas del paso
Un tramo de circulación entre dos salas hace más que un decibelio más.
Elija el laminado por uso
El intercalario grueso pertenece a las salas donde se negocia.
Vigile las puertas
Una hoja sin junta inferior baja el resultado de toda la sala.
Valide la planta
La Mercanti la envía a la oficina técnica de Quadrifoglio antes del pedido.
