En la ficha de Qubo hay un dato pensado para el suelo real, no para el plano: los pies de regulación dan 10 mm de recorrido. Es la tolerancia con la que el mostrador se pone a nivel sobre un pavimento de un edificio de oficinas en Madrid o de un hotel reformado en Sevilla, sin cuñas y sin tocar el zócalo opcional de aluminio anodizado, que sigue asentado a 8 cm. Antonio Morello dibujó el sistema en 2012 y DVO dejó ese margen escrito, para que el montador no lo tenga que improvisar.

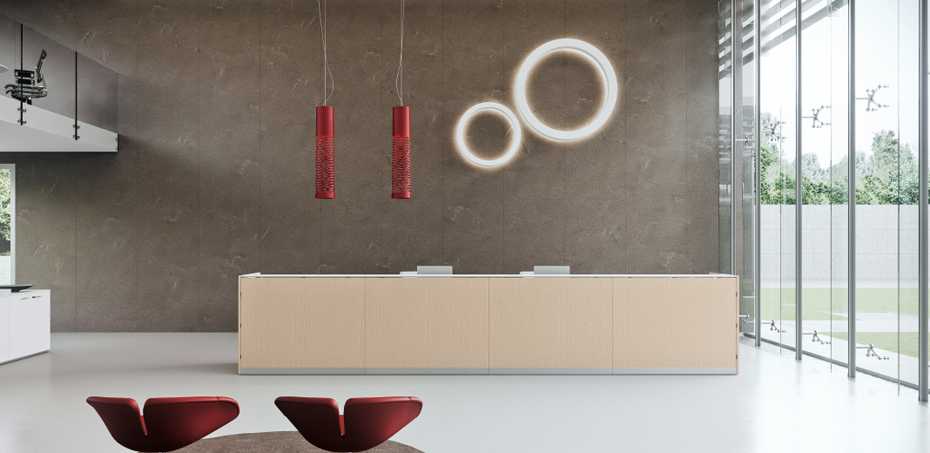

Encima de los pies, Qubo es un sistema claro de mostradores de recepción: módulos rectos en seis anchos de 86 a 206 cm, 84 cm de fondo y 112,5 cm de alto, un módulo de ángulo a 90° con dos conexiones, terminales a derecha o izquierda y un módulo con plano de conversación a 74 cm, de 115 cm de fondo, para el visitante sentado. Sobres de melamina de 25 mm, canto ABS de 2 mm, paneles verticales de 25 mm, sobre superior de 18 mm. Seis composiciones predefinidas con un solo código. Sobre de acogida, barra LED con regulador táctil y canales de chapa plegada como opciones. Once acabados de melamina, un laminado blanco brillo para el sobre superior y 8 años de garantía, que DVO declara en la ficha.
La Mercanti pide al cliente la cota del pavimento en los puntos de apoyo antes de cerrar la composición de Qubo: si el desnivel supera el recorrido de los pies, se corrige el suelo antes de que llegue el mostrador. Oficinas, hoteles y otros espacios de acogida usan la misma serie con composiciones distintas.
Información técnica basada en los datos declarados por el fabricante.
Modelo: Qubo, DVO Office (código DV703) — diseño Antonio Morello, 2012.
Tipología: sistema modular de mostradores de recepción con elementos verticales y horizontales, sobres de trabajo y accesorios integrados.
Versiones de tarifa: módulo recto en seis anchos; módulo de ángulo a 90° de dos vías (no utilizable como terminal); módulo terminal a 90° derecho o izquierdo; módulo con plano de conversación (accesible) con laterales dedicados; composiciones predefinidas 1 a 6; sobre de acogida, zócalo, barra LED, canalización y caja como opciones. Destinos declarados por DVO: oficinas, hoteles y espacios de acogida.
Módulos rectos: L 86 / 106 / 126 / 146 / 166 / 206 cm × P 84 cm × H 112,5 cm; el módulo de 206 no está disponible en nogal ni en roble oscuro.
Módulos de ángulo: ángulo a 90° L 84 cm; terminal a 90° L 84 × P 85 cm, derecho o izquierdo; trasera para ángulo 84 × 84 cm.
Módulo con plano de conversación: L 100 / 140 cm × P 115 cm × H 74 cm, con lateral terminal y lateral superior dedicados.
Composiciones predefinidas: seis composiciones con un solo código; la composición 3 se pide derecha o izquierda, la composición 5 es reversible y alcanza 487 cm de desarrollo.
Sobres y paneles: sobre de trabajo de melamina de 25 mm con canto ABS de 2 mm, pasacables opcionales; paneles verticales de melamina de 25 mm con canto ABS de 1,5 mm; trasera L 86-206 × H 110 cm, grosor 2,5 cm; lateral terminal de 2,5 cm de grosor.
Sobre superior: sobre superior de melamina de 18 mm con canto ABS de 1,5 mm, 28 cm de fondo; en la versión de laminado blanco brillo, canto bicolor blanco/aluminio de PMMA de 1,5 mm. Sobre de acogida opcional L 120 / 140 / 160 × P 32,5 × H 74 cm.
Estructura: columna y pata intermedia de metal de sección cuadrada 50 × 50 mm, H 71,5 cm, en blanco RAL 9016, aluminio RAL 9006 o antracita RAL 7016; zócalo opcional de aluminio anodizado extruido en L, H 8 cm; pies de regulación +10 mm.
Iluminación: barra LED bajo el sobre superior de 55 cm con mando táctil encendido/apagado/regulador en un solo lado y cable de 1,9 m hasta el alimentador; barra LED para sobre de acogida 120 / 140 / 160 cm con alimentador incluido; kit alimentador de 15 W, entrada 100-240 V, con interruptor.
Canalización: canal pasacables de chapa plegada por módulo, par de canales para el módulo de ángulo, caja multiuso de 35 × 24 × 35 cm; pasacables en el sobre bajo pedido.
Acabados: M1 blanco, gris claro, roble claro, roble natural, nogal, roble oscuro; M2 soft touch blanco mate, tórtola, grafito, verde mate, negro mate; L laminado blanco brillo para el sobre superior; sobre de acogida también en tierra de sombra; metal en blanco, aluminio o antracita.
Certificaciones declaradas por DVO en la ficha: CAM/GPP, GREENGUARD UL 2818, CARB Phase 2, FSC C109826, UNI EN 15372:2023.
Garantía: 8 años, declarada por DVO.
Proyecto: disponible en el configurador pCon.planner.
Fabricante: DVO Office, Roveredo in Piano (Pordenone), Italia.
La Mercanti Srl — su partner para proyectos de diseño y contract desde 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Suministro, presupuestos, especificaciones y soporte de proyecto en España y a nivel internacional.
Documentos y catálogos
Indíquenos los acabados que desea evaluar
Preguntas Frecuentes
¿Qué anchos tienen los módulos rectos de Qubo?
86, 106, 126, 146, 166 y 206 cm, con 84 cm de fondo y 112,5 cm de alto; dos módulos se unen sobre una columna cuadrada de 50 × 50 mm. El módulo de 206 no se fabrica en nogal ni en roble oscuro. Las seis composiciones predefinidas llegan a 487 cm.
¿Tiene Qubo un módulo bajo para el visitante sentado?
Sí. El módulo con plano de conversación mide 74 cm de alto y 115 cm de fondo, en 100 o 140 cm de ancho, y se entrega con su propio lateral terminal y lateral superior. Queda alineado con los módulos estándar de 112,5 cm.
¿Cómo se pide una composición de Qubo?
O bien como una de las seis composiciones predefinidas, con un código único que ya incluye módulos, laterales y sobres, o bien módulo a módulo. La composición 3 se indica derecha o izquierda; la composición 5, en U, es reversible.
¿Qué canalización acompaña a Qubo?
Un canal de chapa plegada por módulo recto, un par para el módulo de ángulo, pasacables en el sobre bajo pedido y una caja multiuso de 35 × 24 × 35 cm en el lado del operador. La barra LED llega a su alimentador con un cable de 1,9 m; el kit es de 15 W con entrada 100-240 V.
¿Qué garantía da DVO a Qubo?
8 años, indicados en la ficha del producto. La Mercanti adjunta al pedido los documentos de referencia, incluidas las certificaciones declaradas por el fabricante: CAM/GPP, GREENGUARD UL 2818, CARB Phase 2, FSC C109826 y UNI EN 15372:2023.
Cómo ver Qubo en exposición antes de pedirlo
Seis anchos, once acabados y un módulo accesible se juzgan mejor de pie ante el mostrador: cómo organizar la visita a Qubo de DVO Office con La Mercanti.
Preguntar dónde está expuesto Qubo
La Mercanti indica el showroom de DVO o el espacio asociado más cercano donde Qubo está montado y concierta la visita con el equipo de proyecto.
Llevar el plano del vestíbulo
Con las medidas de la pared y la posición de la puerta se ve sobre la marcha si hacen falta módulos sueltos o una de las composiciones predefinidas de Qubo.
Sentarse al módulo con plano de conversación
Probar el módulo de Qubo a 74 cm de alto y 115 de fondo desde el lado del visitante sentado: es la comprobación que ningún render devuelve.
Comparar los acabados con la luz de la entrada
Poner las melaminas M1 y los soft touch M2 de Qubo junto a los materiales que ya hay en el vestíbulo: pavimento, puertas, rótulo.
Pedir la composición en pCon.planner
Si la visita no es posible, La Mercanti envía la composición de Qubo generada en pCon.planner con las medidas reales del vestíbulo, para revisarla en la oficina.
